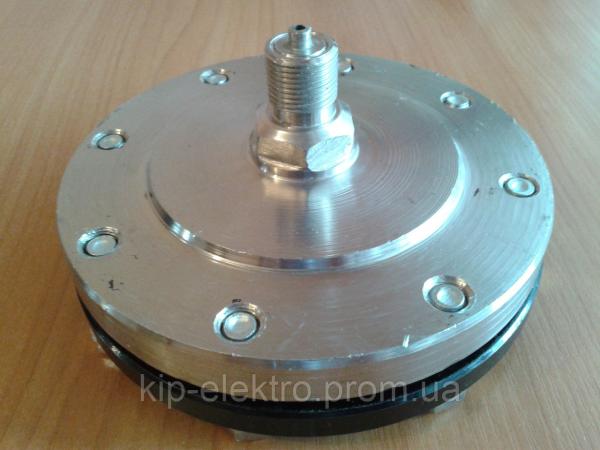

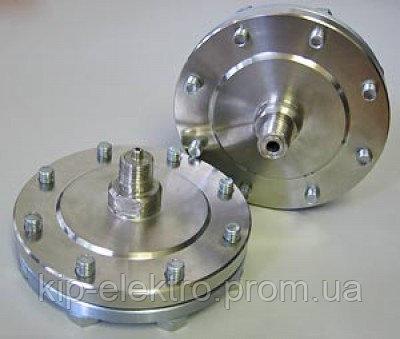

Разделитель мембранный (мембрана разделительная) РМ5319 (РМ-5319, РМ 5319, РМ)

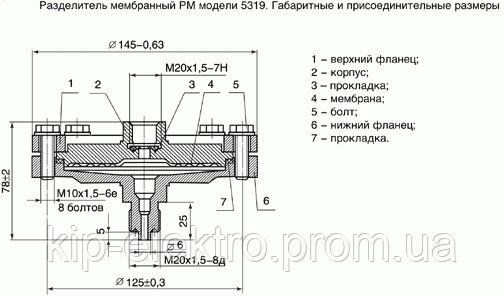

Заказать и купить разделитель мембранный РМ5319 (РМ-5319, РМ 5319, РМ) вы можете, позвонив по телефонам или отправив заявку на электронный адрес. Разделитель мембранный РМ5319 (РМ-5319, РМ 5319) Разделители мембранные предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред. агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы. Соединение разделителя с измерительным устройством осуществляется непосредственно или через соединительный рукав 55004. Дополнительная погрешность измерения, вносимая разделителями, соединенными с измерительными устройствами, не должна превышать +1% нормирующего устройства. Температура измеряемой среды на входе разделителя, °С: от -30 до +60. Примечание. Разделители всегда применяются с соединительным рукавом 55004, если температура измеряемой среды на входе разделителя выше температуры, установленной для работы измерительного устройства. Изменение выходного сигнала или показаний измерительного устройства с разделителем при отклонении температуры окружающего воздуха на каждые 10°С, % от нормирующего значения: 1,0 Устройство и принцип работы разделителей мембранных РМ: Измеряемое давление передается через мембрану и разделительную жидкость на чувствительный элемент измерительного устройства, соединенного с разделителем. Разделительная мембрана предохраняет разделительную жидкость от непосредственного контакта с измеряемой средой. Жидкость и допускаемая деформация разделительной мембраны выбираются такими, чтобы дополнительная погрешность, вносимая разделителем, была не выше указанной в разделе технических данных. Разделители моделей РМ 5319, РМ 5321, РМ 5497 состоят из верхнего и нижнего фланцев, соединенных болтами, между которыми устанавливается корпус с приваренной к нему мембраной. Уплотнение между корпусом и нижним фланцем осуществляется прокладкой, между измерительным устройством и разделителем - прокладкой. В конструкции разделителей моделей РМ 5320 и РМ 5322 с открытой мембраной отсутствует нижний фланец. Открытая мембрана не дает возможности кристаллизирующимся средам и твердым осадкам скапливаться в значительном количестве, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки. Для предохранения открытой мембраны от повреждения при транспортировании имеется защитный кожух. Варианты исполнения разделителя: Резьба штуцера (присоединение к технологическим сетям с измеряемой средой) М20*1,5-8g - метрическая резьба М20*1,5-8g G1/2-B - дюймовая резьба R1/2 -коническая резьба Внутренняя резьба (для присоединения манометра, датчика) М20*1,5-8g - метрическая резьба М20*1,5-8g G1/2-B - дюймовая резьба R1/2 -коническая резьба Вариант специального исполнения -//- - без заполнения (РМ поставляется отдельно) с заполнением - при поставке в комплекте с манометрами, МП3 УУ2, МП4 УУ2, ДМ2010Сг, ДМ2005Сг, ДМ2005Сг1Ех, ДМ5010Сг0Ех, М3-ВУ, МПТИ, ДМ5007. Варианты названий: РМ 5319, РМ 5320, РМ 5321, РМ 5322, РМ 5494, РМ 5497 РМ5319, РМ5320, РМ5321, РМ5322, РМ5494, РМ5497 РМ-5319, РМ-5320, РМ-5321, РМ-5322, РМ-5494, РМ-5497 Технические характеристики мембранных разделителей РМ Тип разделителя Верхний предел измерения прибора, комплектуемого разделителем, МПа, (кгс/см2): Объем упругого чувствительного элемента измерительного устройства, см Длина соединительного рукава, м: Материал деталей разделителей, контактирующих с измеряемой средой Масса разделителей, кг РМ 5319 0,025-2,5 (0,25-25) 40 2,5 (по спецзаказу до 10 м) мембрана : сплав 36НХТЮ фланец, корпус : ст. 12Х18Н10Т (по специальному заказу - мембрана из тантала) 3,0 РМ 5320 0,025-2,5 (0,25-25) 40 2,0 РМ 5321 4-60 (40-600) 20 2,2 РМ 5322 4-60 (40-600) 20 1,5 РМ 5497 0,025-2,5 (0,25-25) 40 3,0 Так же вы можете заказать и купить разделитель мембранный (мембрана разделительная): РМ5319 (РМ 5319, РМ-5319) РМ5320 (РМ 5320, РМ-5320) РМ5321 (РМ 5321, РМ-5321) РМ5322 (РМ 5322, РМ-5322) РМ5494 (РМ 5494, РМ-5494) РМ5497 (РМ 5497, РМ-5497) РМ-19, (аналог РМ5319) РМ-21, (аналог РМ5321, РМ5320) а так же рукав соединительный 55004 к разделителям мембранным РМ5319, РМ5320, РМ5321, РМ5322, РМ5497, РМ-19, РМ-21
